Exploded View
JAG DR-1 Chassis Parts
|

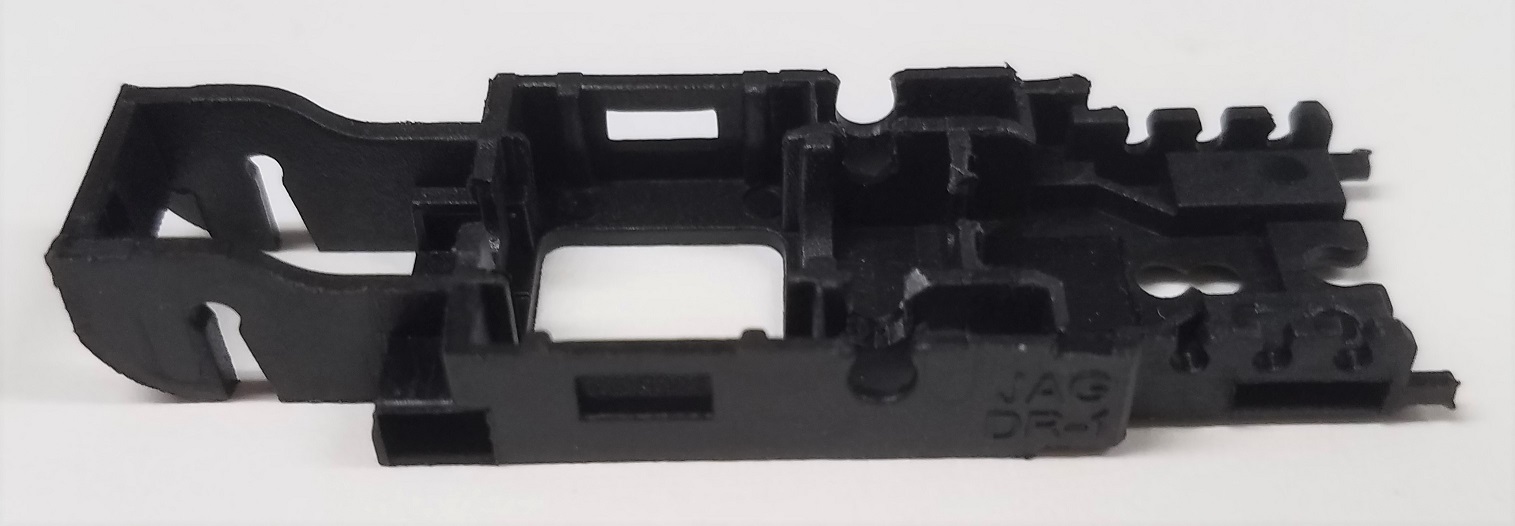

Bare DR-1 Chassis
#30-0001
$7.00 |
Traction Magnets - N30
#12-0002A
$2.50 (pr) |
Stainless
Steel
Guide Pin
#12-0003A
$1.50 |
Plastic
Guide Pin
Black
#30-0003B
$0.75 |
Plastic
Guide Pin
Chrome
#30-0003C
$0.75 |
Stainless
Steel
Dual
Guide Pin
#12-0003D
$1.50 |
|
|
|
|
|
|
Plastic
Guide Pin
Grey
#30-0003G
$0.75 |
Plastic
Guide Pin
White
#30-0003W
$0.75 |
Armature
6 Ohm
#12-0004
$4.50 |
Armature Bearings
#12-0005
$2.50 |
Motor Magnets
#12-0006-1
$4.00 (pr) |
Brush Tubes
#12-0007
$2.00 (pr) |
|
|
|
|
|
|
Brush Springs
#12-0008
$1.00 (pr) |
Brushes
#12-0009
$1.00 (pr) |
Specialty / Drag AFX
Stainless Steel
Rear Axle
#30-0010
$1.50 |
Specialty / Drag AFX
Stainless Steel
Front Axle
#30-0011
$1.50 |
Specialty / Drag AFX
Rear Wheels - Black
#30-0012B
$1.50 (pr) |
Specialty / Drag AFX

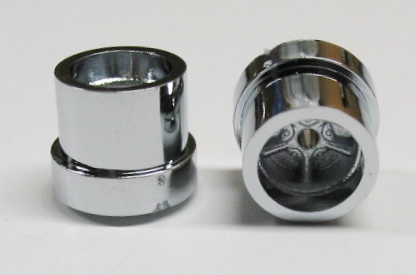

Rear Wheels - Chrome
#30-0012C
$1.50 (pr) |
|
|
|
|
|
|
Specialty / Drag AFX

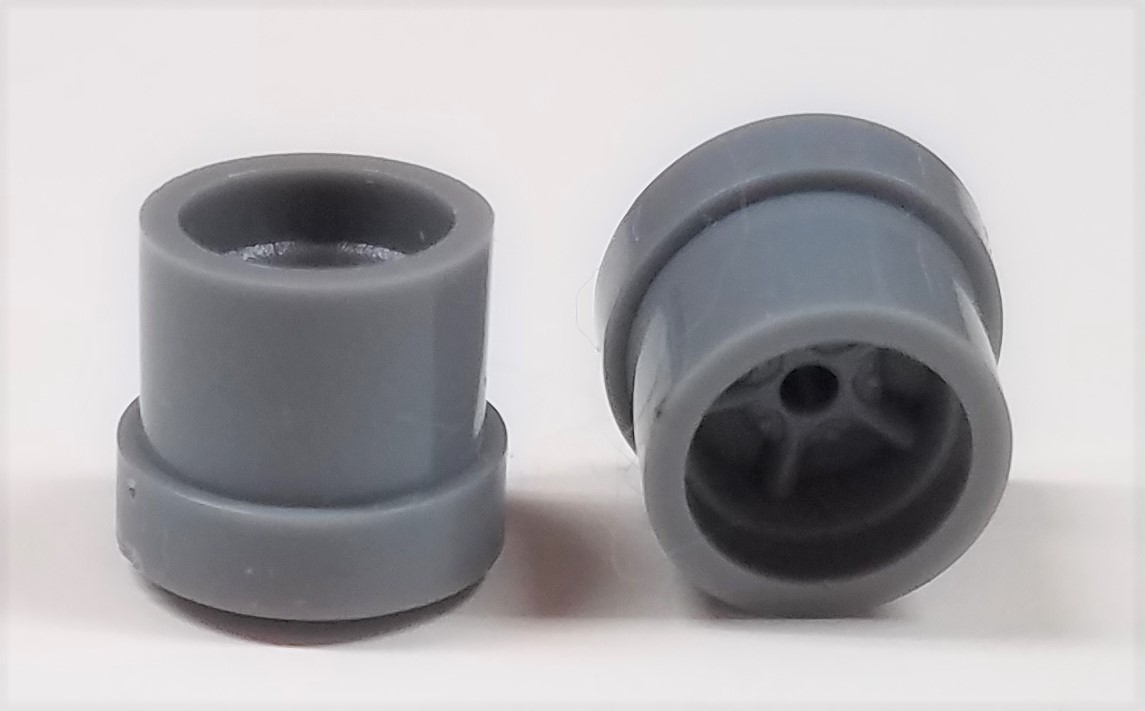

Rear Wheels - Grey
#30-0012G
$1.50 (pr) |
Specialty / Drag AFX

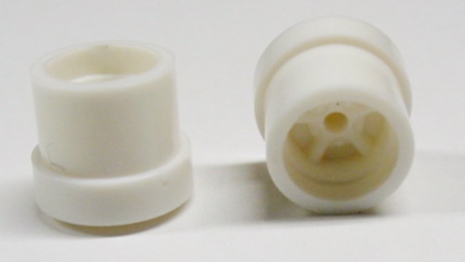

Rear Wheels - White
#30-0012W
$1.50 (pr) |
Specialty / Drag AFX
Front Wheels - Black
#30-0013B
$1.50 (pr) |
Specialty / Drag AFX

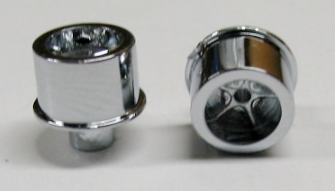

Front Wheels - Chrome
#30-0013C
$1.50 (pr) |
Specialty / Drag AFX

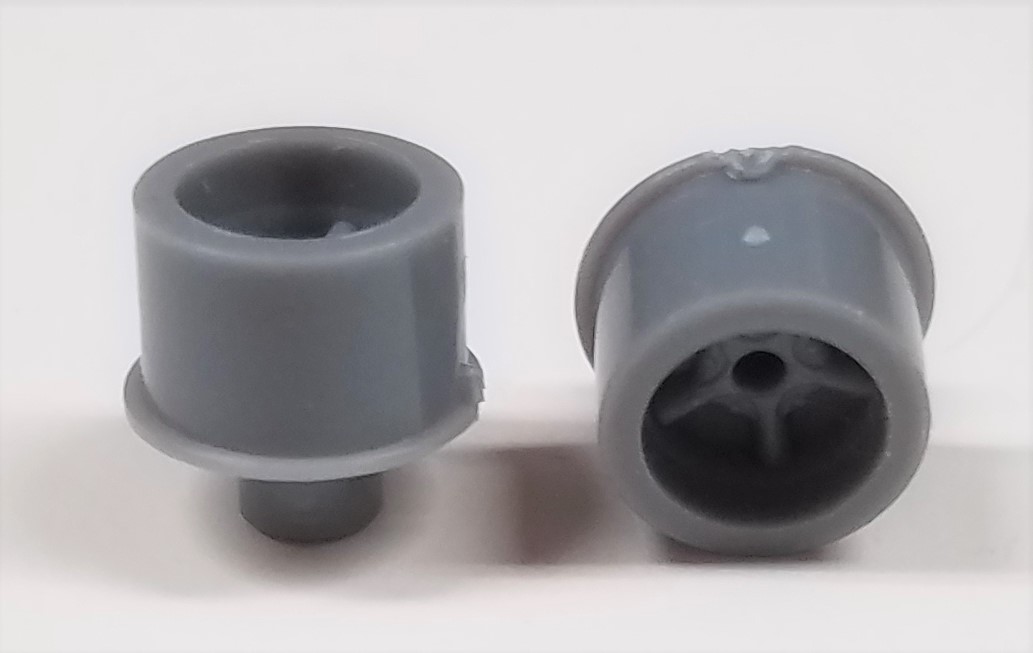

Front Wheels - Grey
#30-0013G
$1.50 (pr) |
Specialty / Drag AFX
Front Wheels - White
#30-0013W
$1.50 (pr) |
|
|
|
|
|
|
Front SiliconeTires
Medium (40A) / Black
#12-0014-MB
$1.25 (pr) |
Specialty / Drag AFX
Rear Silicone Tires (Narrow)
Medium (40A) / Black
#30-0015-MB
$1.50 (pr) |
Specialty / AFX Low
Rear Silicone Tires (Narrow)
Medium (40A) / Black
#30-0023-MB
$1.50 (pr) |
P/U Shoes
Phosphor
Bronze
#30-0016
$1.75 (pr) |
P/U Shoe
Springs
#12-0017
$1.25 (pr) |
P/U Shoe
Springs
Soft - 0.007"
#12-0017-S
$1.25 (pr) |
|
|
|
|
|
|
Crown Gear -
25T
Black
#30-0019B
$1.25 |
Crown Gear -
25T
White
#30-0019W
$1.25 |
Gear Spacer
Black
#30-0020B
$0.75 |
Gear Spacer
White
#30-0020W
$0.75 |
Front Body Screw
#2-32 Phillips Head
#12-0021-1
$0.10 |
Front Body Screw - Long
#2-32 - 3/8" Long
Phillips / Flat Head
#12-0021-2
$0.10 |
|
|
|
|
|
|

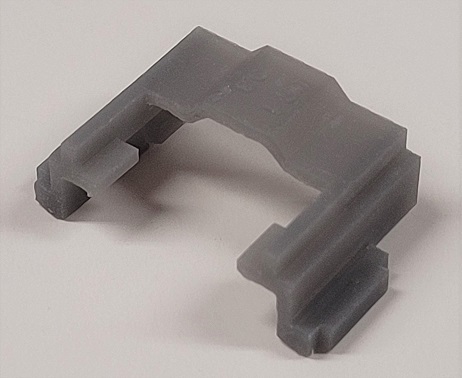

Body / Magnet Clip
Stock / Legends
#30-0022A
$3.00 |

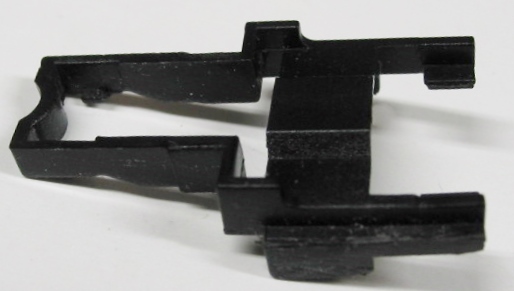

Magnet Clip
#30-0022B
$3.00 |
Body / Magnet Clip
Pro-Stock
#30-0022C
$3.00 |
Magnet Clip
2.5 mm Drop
#30-0022D
$3.00 |
Body Clip
for Life-Like Bodies
#30-0022E
$3.00 |
Magnet Clip
3.6 mm Drop
#30-0022F
$3.00 |
|
|
|
|
|
|
Magnet Clip
#12-0024A
$1.50 |
Metal Magnet Clip
#12-0024B
$0.75 |
Body Spacer
0.032" Thick
#30-0025A
$0.10 ea. |
Body Spacer
0.062" Thick
#30-0025B
$0.10 Ea |
Neo P/U Magnets
N35 (1.5 x 4 x 6 mm)
#30-0026-35
$2.00 (pr) |
Neo P/U Magnets
N45 (1.5 x 4 x 6 mm)
#30-0026-45
$2.00 (pr) |
|
|
|
|
|
|
Body Clip Information
#30-0022A - Fits best with AW Legends, TFD and AFX Van Bodies
#30-0022B - Fits best with AFX Narrow Bodies where body clip
interferes
#30-0022C - Fits best with AW Pro Stock Bodies (wider clip) |
|
|
|
|
|
|
